Instalacja do mieszania gruntu

Instalacja do mieszania gruntu TW CBL służy do produkcji w kamieniołomach przydrożnych z gruntów niespoistych mieszanek cementowo-gruntowych i betonowo-gruntowych, a także „chudego betonu”. Instalacja do mieszania gruntu BW CBL służy również do mieszania gruntu, rekultywacji gruntów, recyklingu na zimno. Instalacja jest stosowana w budownictwie drogowym do produkcji podbudowy nawierzchni drogowej.

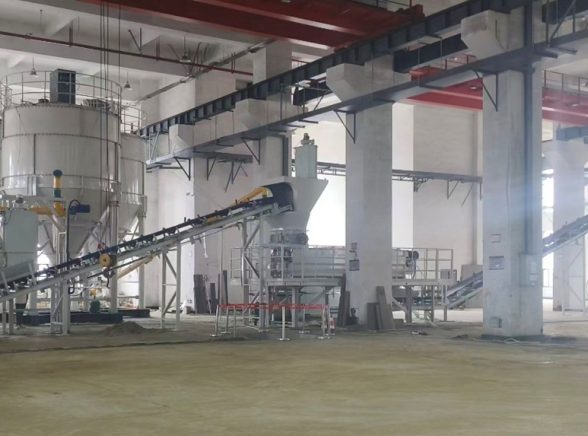

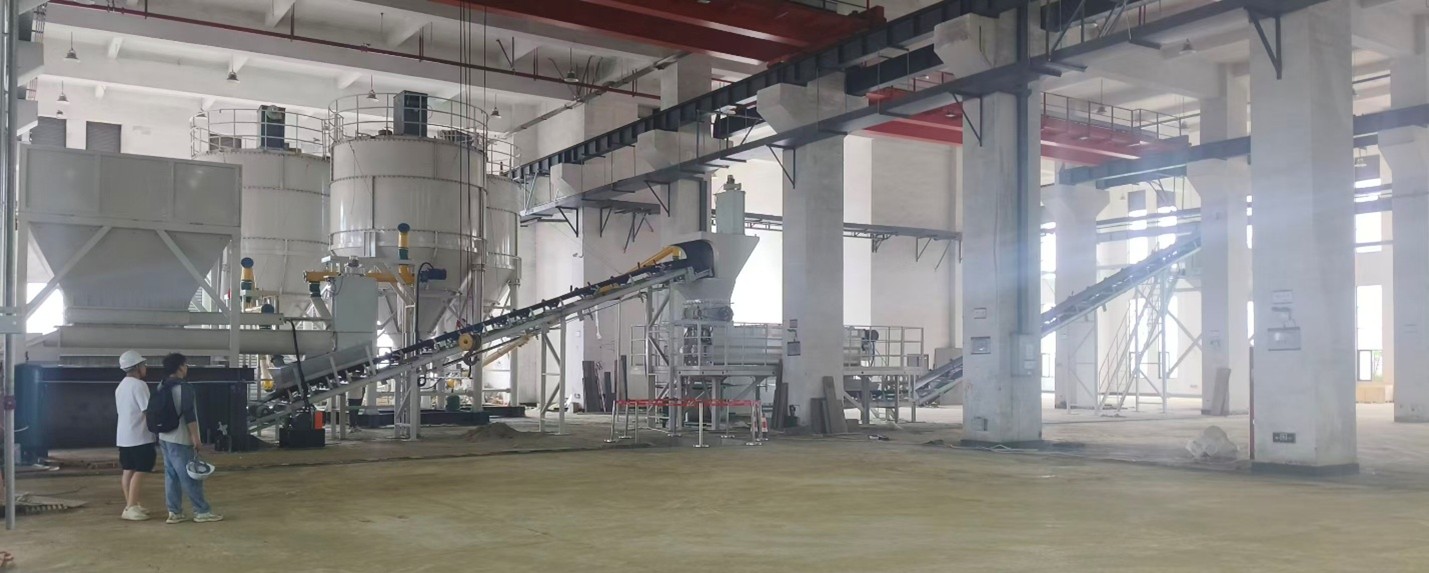

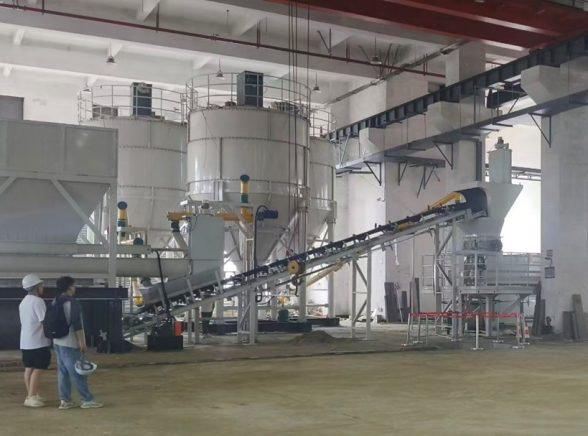

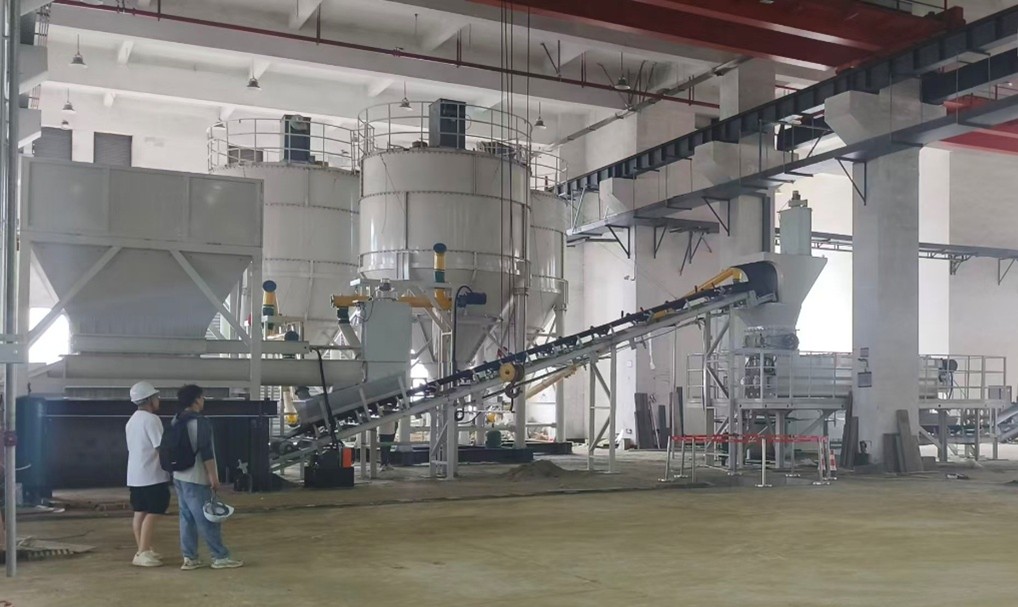

Model TW CBL składa się z:

— Szeregowych zbiorników-dozowników materiałów inertnych (3 lub 4 szt.) o pojemności 10–20 m³ każdy. Każdy zbiornik jest wyposażony w kratę do oczyszczania gruntu lub kruszywa asfaltowego z dużych cząstek oraz taśmowe dozowniki wagowe z regulacją częstotliwości. Z dozowanych materiałów z zbiorników są one podawane do mieszalnika za pomocą przenośnika taśmowego.

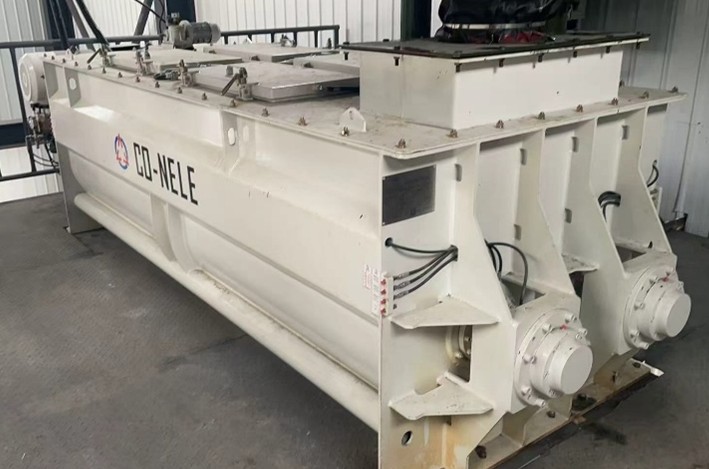

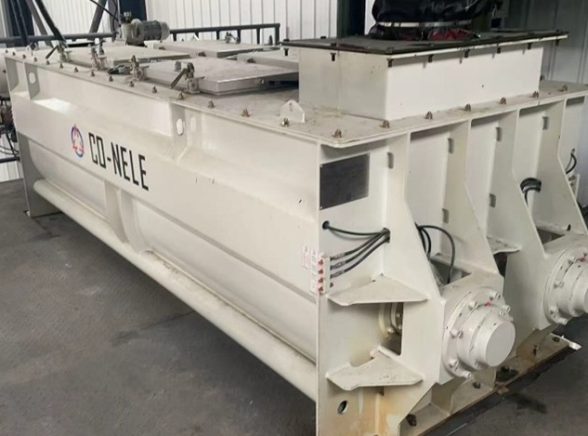

— Dwuwałowego mieszalnika CONELE CLS.

W odróżnieniu od klasycznych dwuwalowych lub planetarnych betonomieszarek o cyklicznym zasadzie działania, mieszalnik CONELE CLS jest mieszalnikiem o działaniu ciągłym, co pozwala zapewnić wydajność instalacji do mieszania gruntu TW CBL od 150 do 500 t/godz. Mieszalnik „koryto” jest wyłożony odporną na zużycie wykładziną: materiał wykładziny dna – żeliwo Ni-Hard 15 mm (ponad 653HB), wykładzina boczna – żeliwo Ni-Hard 12 mm (ponad 653HB). Łopaty mieszające wykonane są z żeliwa Ni-Hard 30 mm (ponad 653HB).

— Systemów podawania komponentów.
Cement jest podawany ślimakiem z silosu do zbiornika pośredniego, a stamtąd ślimakiem dozującym do mieszalnika. Woda jest podawana pompą wyposażoną w przetwornik częstotliwości. Emulsja bitumiczna jest podawana do mieszalnika za pomocą pompy bitumicznej z przepływomierzem.

— Zbiornik gotowej mieszanki o pojemności 5 m³ z przenośnikiem załadowczym.
Obecność zbiornika gotowej mieszanki pozwala na gromadzenie gotowej mieszanki przed wysyłką. Taki schemat zapewnia wyższą wydajność Instalacja do Stabilizacji Gruntu w porównaniu ze schematem, w którym gotowa mieszanka z mieszalnika jest wyładowywana bezpośrednio do samochodów ciężarowych.

— Zautomatyzowanego systemu sterowania.
Stanowisko operatora znajduje się w komfortowej kabinie wyposażonej w klimatyzację. Zautomatyzowany system sterowania pozwala kontrolować cały proces produkcji, ustawiać receptury, prowadzić archiwa zużytych materiałów i wyprodukowanych produktów. Optymalizować ustawienia w celu skrócenia całkowitego czasu przygotowania mieszanki, przeprowadzać niezależną kontrolę pracy personelu. AKPiA wykonana jest na przemysłowym sterowniku Siemens (Niemcy).

Konstrukcyjnie instalacja do mieszania gruntu TW CBL jest zaprojektowana w sposób blokowo-modułowy, dzięki czemu jej agregaty można łatwo przenosić z jednego obiektu do drugiego, montować Instalacja do Stabilizacji Gruntu na płytach betonowych, bez konieczności wznoszenia fundamentów.
